Регулярный воздухообмен в пределах чердачного пространства и в кровельной системе необходим для долгосрочной службы крыши и здания в целом. Грамотно организованная вентиляция чердака в частном доме обеспечивает терморегуляцию помещения. Она предотвратит образование плесени, сырости.
В статье рассмотрим, почему нужен безупречно действующий воздухообмен в чердачном пространстве. Мы расскажем о том, какие вентиляционные системы требуются для полноценного отвода влаги и конденсата. Познакомим с принципами работы системы вентиляции, вариантами ее устройства.
При самостоятельном выполнении работ используйте приведенные схемы, расчеты вентиляции, а также полезные фото и видеоматериалы с советами по обустройству вентсистемы.
Какие функции выполняет вентиляция?
Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.
Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и других отверстий.
Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто
Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:
Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.
При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

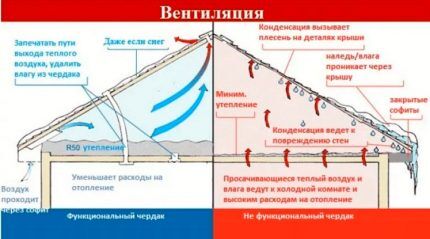

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.
Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

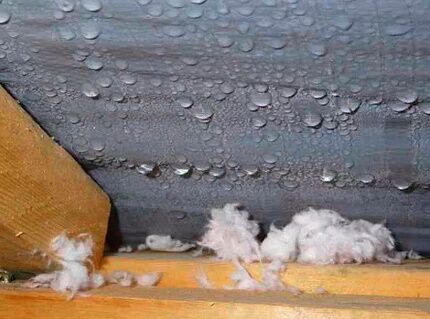

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования
Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.
Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро— и гидрозащиту.
Нюансы оборудования системы воздухообмена
В организации вентилирования крыш используют один или несколько способов организации. Воздухообмен напрямую зависит от особенностей чердачного помещения, его площади, формы, типа кровли и используемых строительных материалов.
При монтаже системы необходимо учитывать характерное для региона количество осадков. Если есть риск засыпания снегом коньковых и вальмовых хребтов, обычные продухи лучше дополнить турбинными аэраторами, превышающими высоту снежных заносов
Специфика устройства вентиляции крыши заключается в том, что обеспечить нужно два опосредованно связанных друг с другом направления, это:
Кровельный пирог вентилируется продухами — продольными каналами, проложенными от карнизного свеса до конькового хребта. Продухи формируются во время укладки обрешетки и контрообрешетки на стропильные ноги.

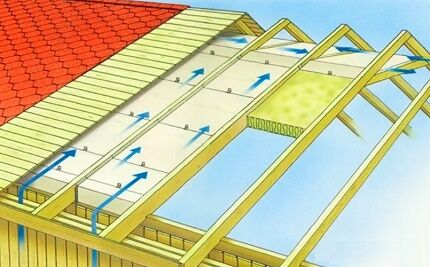

В сформированных обрешеткой вентиляционных каналах — продухах — воздух движется снизу вверх. Затягивается в районе карнизов и выводится наружу в зоне конька сбоку или сверху
Созданная таким методом дистанция позволяет воздушному потоку войти в зоне карниза и выйти в области конька, прихватив с собой конденсат и осевшую под кровлей влагу.
Для кровли из ондулина, битумной, полимер-песчаной и натуральной черепицы дополнительно используют аэраторы, повторяющие форму кровельного материала. Если они не отличаются цветом, то буквально сливаются с кровлей. Встроенная в них решетка позволяет воздуху свободно перемещаться в необходимом для просушивания направлении.

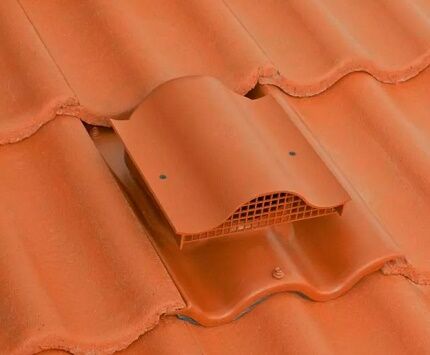

Аэраторы для черепичной кровли могут практически «сливаться» с покрытием. Их используют преимущественно на вальмовых, полувальмовых и шатровых крышах, у которых коньковое ребро укорочено или его нет вообще

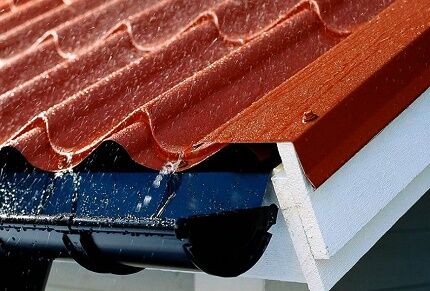

В случае кровли крыши гофрированной сталью, металлочерепицей и профнастилом, при устройстве системы вентилирования кровельного пирога ее несколько усложняют. Монтаж обрешетки следует выполнять с разрывами, т.е. с дополнительными поперечными каналами.
Если разрыв в обрешетке изначально не соблюден, то в решетинах под стальную профилированную кровлю сверлят боковые отверстия. Их располагают примерно через 30 см. В итоге увеличивается площадь осушающего утеплитель воздушного потока за счет движения воздуха не только вверх, но и вбок.
Обрешетка с разрывом в укладке или с просверленными поперечными отверстиями увеличивает площадь, охватываемую воздушным потоком. Так утеплитель кровельного пирога омывается потоками воздуха, движущимися как вдоль скатов, так и поперек
Воздухообмен в домах с плоской крышей отличается отсутствием фронтонов, в которых можно установить чердачные окна. И хотя чердак в грамотно устроенных плоских и низкоскатных крышах все-таки есть, проветривают их через вентиляционные отверстия.

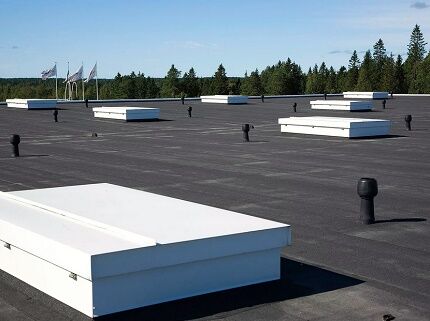

Кровельный пирог плоской крыши вентилируют системой аэраторов, шаг установки которых зависит от толщины утеплителя и обрабатываемой площади

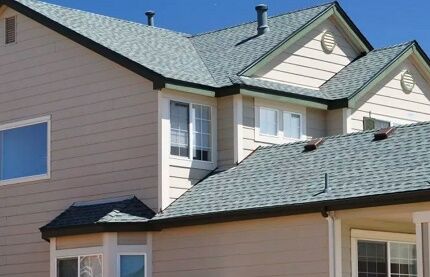

Пространство в больших вальмовых крышах вентилируется через слуховые вентиляционные окна, в небольших — через вентиляционные отдушины.
Несмотря на то, что наклонные ребра вальм обустраиваются по принципу коньковых, они не могут обеспечить достаточный отток. Чтобы снять и исключить возможное напряжение, ставят аэраторы.
Для вентиляции чердачных пространств и мансардных помещений вальмовых и шатровых крыш устраивают слуховые окна. Они могут быть с раскрывающимися створками или со стационарной решеткой

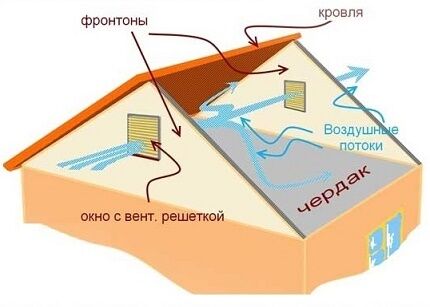

Воздухообмен в чердачном пространстве двускатной крыши зачастую организовывают путем устройства вентиляционных отверстий с решетками, а также через вентиляционные или слуховые окна. Для естественной циркуляции воздушного потока как отверстия, так и оконные проемы следует располагать с двух сторон.
Особенности организации вентиляционной системы
Для правильного функционирования системы следует соблюдать такие рекомендации:
- Для свободного поступления воздуха под кровлей необходимо оставлять специальные отверстия, зазоры.
- Организовывать систему воздухообмена таким образом, чтобы воздушные массы поступали с нижней части кровельного пирога и выходили через дистанционный зазор в коньковом хребте.
- Размещать достаточное количество вентилируемых устройств, отверстий, учитывая площадь помещения для обеспечения свободного перемещения воздуха на чердаке.
- Вентиляционные каналы необходимо оборудовать задвижками, чтобы иметь возможность регулировать интенсивность проветривания, а также москитными сетками во избежание попадания насекомых.
Отверстия в коньках, под свесом крыши обеспечивают циркуляцию благодаря силе ветра и тепловому движению масс, циркулирующих в атмосфере естественным образом.
Продухи: правила расположения, расчеты
В правильно устроенном кровельном пироге движение воздуха направлено снизу через продухи, а далее – вверх к конькам с отверстиями. По линии конька обязательно оставляют зазор в 3-5 см, который сверху закрывают коньковой планкой, рядом коньковой черепицы, двумя сопряженными досками и подобными приспособлениями.
Если конек герметично перекрыт, что препятствует выходу воздуха, то чуть ниже конькового прогона во фронтоне делают вентиляционные отверстия. Они не отменяют необходимости устраивать фронтонные и слуховые оконные проемы, ведь решаются разные вентиляционные задачи.

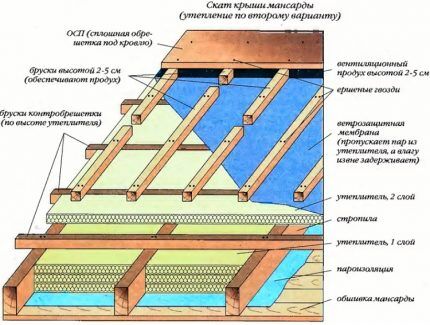

Продухи формируются путем установки обрешетки и контробрешетки на стропила. Они заодно формируют дистанцию между утеплителем и пароизоляцией изнутри, утеплителем и гидроизоляцией снаружи кровельного пирога
Независимо от вида кровельного покрытия практически все кровельные пироги снабжаются продухами. Их устраивают как в утепленных крышах мансард, так и в холодных конструкциях без теплоизоляции.

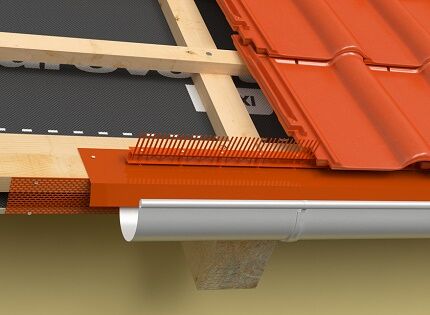

Снизу, вдоль карнизного свеса, весь пирог вместе с этими вентиляционными каналами закрывают москитной сеткой, которая заодно оберегает от пыли.
Продухи в кровельном пироге закрывают москитной и аэрационной сеткой. Они свободно пропускают воздух, но удерживают насекомых, мелких птиц, листву, обломки веток, пыль

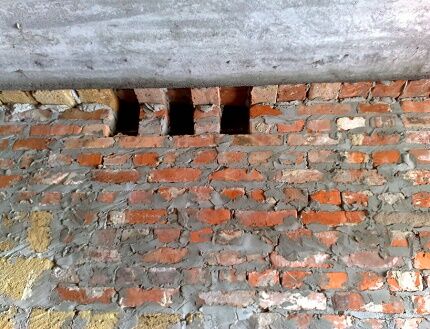

Кроме проложенных в кровельном пироге продухов есть еще отверстия, расположенные в верхней части стены, вдоль ее линии сопряжения со скатом.
Стеновые продухи деля на следующие виды:
Указанный размер приспособлений важно соблюдать при обустройстве вентиляционной системы. При наличии отверстий меньшего или большего размера эффективность циркуляции потоков воздуха будет снижена.
Если для проветривания чердака невозможно устроить отверстия в фронтонах и поставить слуховые окна, в стенах под кровельной системой устраивают стеновые вентиляционные каналы
Величина ширины и количества отверстий может варьироваться в зависимости от габаритов крыши. Для регулярного и правильного проветривания без излишней утечки тепла из помещения общая площадь продухов на чердаке должна составлять 0,2% от 100% площади помещения. Также не следует забывать о правильности их расположения.
Пример расчета продухов при устройстве в кровельном пироге:
В случае расположения продухов в нижней части и на коньке, их ширину следует сократить в два раза. Не рекомендуется превышать допустимую площадь отверстий, поскольку в них могут попадать осадки.

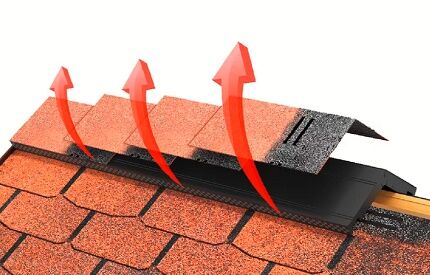

Скаты крыши не соединяют вплотную, оставляя зазор вдоль конькового хребта. Его закрывают коньковым аэратором, набором черепичин или коньковой планкой
Отдушины в верхней части кровли предназначены для втяжного выхода потоков. Их площадь должна быть на 15% больше от приточных продухов. Для этого используют аэраторы или специальные решетки – более инновационные приспособления, которые обеспечивают требуемую разницу температур и уровень давления при движении воздуха.

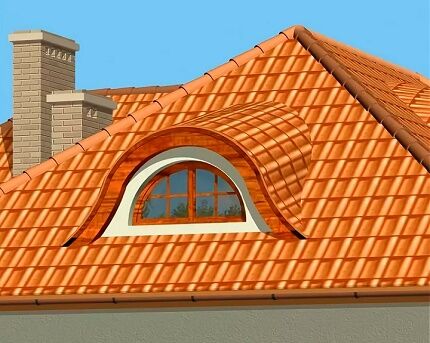

Правила монтажа чердачных окон
При оснащении чердака слуховыми или вентиляционными окнами дополнительно все равно потребуется подготавливать продухи и отдушины. Такой вариант считается высокоэффективным, поскольку не выведенная из кровельного пирога влага будет препятствовать полноценному проветриванию помещений.
Для улучшения циркуляции, снижения застоя воздуха размеры вентиляционных приспособлений чердачной вентиляции в частном доме должны составлять 600×800 мм.
Фронтоны низкоскатных крыш не позволяют устроить в них полноценное окно. В домах с двухскатными пологими крышами устраивают вентиляционные окна со стационарной или открывающейся решеткой
Этапы установки чердачных окон:
- Деревянные каркасы прикрепляют к стропилам с помощью стоек.
- Далее укладывают кровельное покрытие.
- Проемы отделывают вагонкой или другим материалом.
- После этого монтируют оконную коробку в подготовленный проем.
- Зафиксировав раму, необходимо устранить все щели между кровлей и окном с помощью монтажной пены.
- В последнюю очередь следует вставить стеклопакет.
Работу по установке чердачных окон можно выполнить самостоятельно согласно инструкции или воспользоваться услугами специалистов.
При монтаже окна необходимо придерживаться некоторых рекомендаций:
Их дизайн может быть разнообразным. В основном строители подбирают форму вентиляционного приспособления в зависимости от типа постройки и архитектурной задумки.
Советы по обустройству инженерной системы
Для определения уровня сложности работ при монтаже системы рассмотрим особенности вентиляции утепленного жилого и не оборудованного холодного чердачного помещения. Разберемся, в чем отличия организации воздухообмена с различным типом утепления помещения и температурными режимами.
Вентиляционные устройства чердака выполняют функцию терморегуляции всего здания. При грамотном монтаже продухи и чердачные окна позволят сократить расходы на отопление, обеспечат необходимый уровень охлаждения летом
Воздухообмен способствует продлению срока службы кровли, стропильного каркаса, обустроенных и не обустроенных помещений под скатами. Также система предотвращает скапливание снега, обледенение крыши, образование влаги.
Вентиляция нежилого чердачного помещения
Холодный, не оборудованный для проживания чердак – пространство под кровлей без утепления и выполненной отделки стен, пола, которое выполняет функцию технического этажа. Однако его также необходимо оснащать системой вентиляции.
Оптимально заниматься этим вопросом на этапе разработки проекта и строительства. Для циркуляции воздушных потоков следует оставить частично открытыми стропила и решетки.

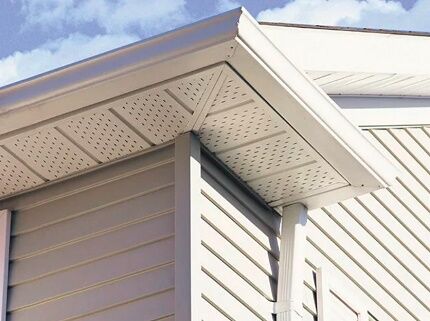

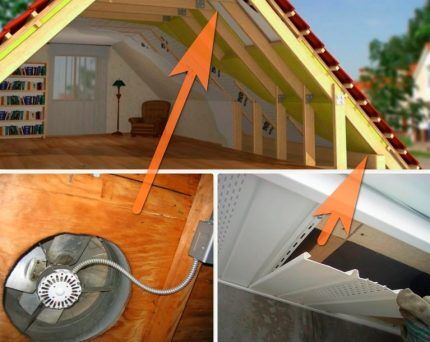

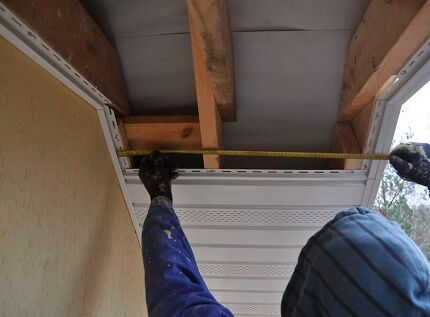

Чтобы организовать перемещение воздуха, используют различные приспособления. Для притока – софиты с мелкими отверстиями, которыми закрывают свесы снизу вплоть до стены дома. Особая конструкция препятствует попаданию в помещение мусорных частиц и насекомых, однако позволяет свободно поступать воздушным массам.
Если нет возможности обустроить карнизные свесы софитами, их зашивают профнастилом с перфорированными элементами или обычной доской, оставляя между элементами вентиляционные зазоры
Панели выпускают в нескольких модификациях. Наиболее распространенные виды изделий:
При покрытии крыши шифером, ондулином, без использования материалов для изоляции, будет происходить естественный воздухообмен. Поэтому на чердаке не потребуется организовывать специальную вентсистему.
Торец металлочерепичной и черепичной кровли, профнастила, ондулина не закрывают вдоль карниза. В зоне конька перед укладкой покрытия устанавливают пористую полимерную ленту, свободно пропускающую воздушные потоки
Двускатные крыши чаще всего оборудуют вентканалами, которые размещают во фронтах. При наличии на свесах небольших зазоров циркуляция воздуха будет происходить правильно.
Если же зашивка плотно прилегает к карнизным свесам, потребуется проделать несколько отверстий, согласно нормам по организации вентиляции, или установить специальные решетки с сетками с шагом 80 см вдоль всего свеса.
Вентилирование чердачного пространства скатной крыши обеспечивают окна или отверстия, устроенные во фронтоне или щипце двухскатной конструкции. Если они снабжены остекленными створками, периодически следует проводить залповое проветривание
При обустройстве системы воздухообмена необходимо учитывать конструктивные особенности и форму. Для определенного типа крыши используют разнообразные элементы вентиляции.
Для эффективной работы инженерной системы необходимы приспособления не только для притока, но и элементы, которые будут выполнять отвод отработанных воздушных масс. На практике применяют различные варианты – дефлекторы, делают конек вентилированным, оставляют зазор по периметру кровли, другие.
Теплый чердак: нужен ли воздухообмен?
Чердачное помещение – неотъемлемая часть дома, которую можно использовать как дополнительную площадь для постоянного проживания. Однако для этого потребуется не только его утеплить, но и грамотно организовать вентиляционную систему.
Для мансарды все проектируют и устраивают так, как обычно делают в организации вентиляции двухэтажного дома. Следует детально продумать конструкцию и подобрать необходимые элементы воздухообмена, учитывая площадь чердака.
Пространство обустроенной мансарды вентилируется как обычное помещение. Для проветривания открывают окна. Если они не справляются, в скаты монтируют приточные и вытяжные клапаны с вентиляторами
Рассмотрим основные схемы оснащения вентиляции для различных типов кровли:
- Из листового материала, гибкой черепицы – обустраивают вентилируемую зону посредством нашивки рейки на сплошную обрешетку из фанеры или плит ОСП.
- Из металлочерепицы – рекомендуется использовать обрешетку по стропилам.
- Из шифера, ондулина – для свободного поступления и выхода воздуха не понадобится контробрешетка. Материал крепят к обрешетке, которая сформирует дистанцию для свободного входа воздушного потока у карниза и выхода через конек.
В современных домах устанавливают аэраторы с целью удаления отработанного воздуха. Устройства предупреждают возникновение конденсата, а также препятствуют проникновению осадков в помещение.
Жилая площадь должна проветриваться не хуже, чем другие помещения. Воздушные массы попадают через чердачные окна и дополнительные клапаны, а через верхние вентиляционные приспособления выходят.
Для правильности проветривания жилого мансардного этажа используют следующую схему:
Для монтажа элементов воздухообмена на крыше необходимо использовать только прочные изделия, устойчивые к порывам ветра и осадкам.
Выводы и полезное видео по теме
Популярные способы устройства вентиляции для удаления конденсата:
Организация проветривания помещения путем проделывания вентиляционных отверстий во фронтоне:
Советы по обустройству системы воздухообмена в пределах чердака под холодной кровлей:
Обустройство в частном доме чердачной вентиляции – обязательная процедура. Важно предварительно выполнить расчеты по количеству необходимых отверстий и приспособлений для циркуляции воздуха. Поскольку при низкой эффективности системы ухудшается микроклимат в помещениях, появляется риск разрушения конструкций крыши и сокращается срок эксплуатации здания.
