Вы столкнулись с проблемой заклинивания погружного оборудования в стволе и невозможностью извлечения его на поверхность? Согласитесь, совсем неплохо вытащить его своими силами, восстановив бесперебойное водоснабжение, и сэкономить при этом на выезде специалиста. Но вы не знаете, как достать насос из скважины, не повредив его?
Мы подскажем вам, как можно самостоятельно справиться с этой задачей — в статье рассмотрены самые распространенные причины застревания насоса и методы его извлечения. Приведены видеорекомендации профессионалов и рассмотрено оборудование, применяемое при этом.
Также в статье подобраны фотоматериалы, демонстрирующие способы по вытаскиванию погружного насоса, эксплуатируемого на большой глубине. Приведенные рекомендации помогут справиться с проблемой, если причина, по которой застрял агрегат, его тип и состояние обсадной трубы позволят это сделать.
Когда насос может застрять?
В большинстве случаев у владельцев скважин возникают проблемы с извлечением насосного оборудования, которое определённое время уже проработало в выработке.
Подъём глубинного насоса бывает необходим в следующих случаях:
Гораздо реже насос заклинивает в стволе при попытке опустить его на дно скважины. Причинами застревания в этом случаи являются, как правило, несоответствие размера насоса и диаметра обсадной трубы или попадание в колонну постороннего предмета, который мешает спуску агрегата.

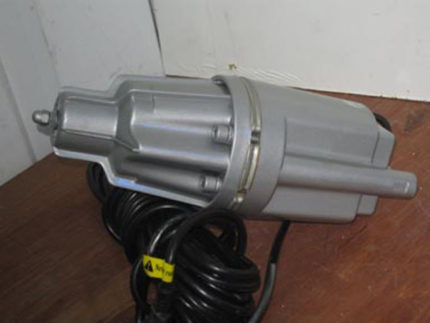

Эти две причины легко устранимы: размер и модель насоса подбирается ещё до начала спуска, а попавший в обсадную трубу посторонний предмет извлекается или проталкивается вниз.

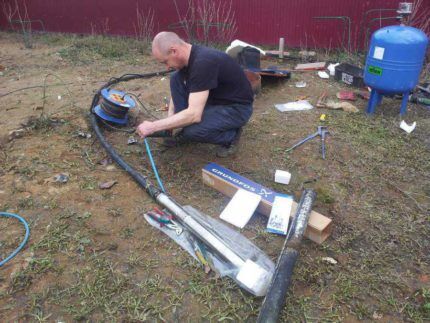

Для предотвращения застревания насоса при спуске необходимо соблюдать меры безопасности: внимательно осмотреть агрегат и убедиться, что все его части исправны, избегать попадания в трубу посторонних предметов (камней, инструментов, упаковки), использовать надёжный трос и хомуты.

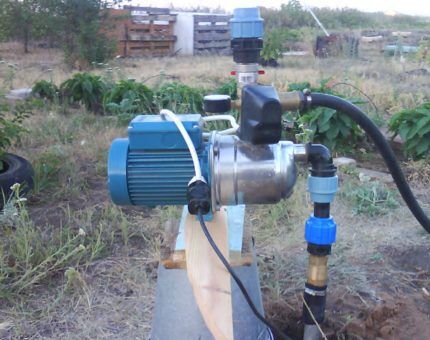

Использование поверхностного насоса вместо глубинного позволит избежать проблем, возникающих при спуске и подъёме оборудования внутри водоносной скважины
Причины застревания и их устранение
Проблемы, связанные с застреванием насоса обычно случаются при его подъеме из скважины на поверхность.
Наиболее часто встречающиеся предпосылки, по которым оборудование может застрять в стволе:
Если у вас застрял насос в водоносной скважине, то самое правильное решение — вызов специалистов, которые имеют опыт и необходимое оборудование для безопасного извлечения агрегата.
Но в некоторых случаях можно попытаться достать насос самостоятельно, выявив и устранив причину его застревания. Рассмотрим описанные причины и способы их устранения более подробно.
Несоответствие размеров скважины и насоса

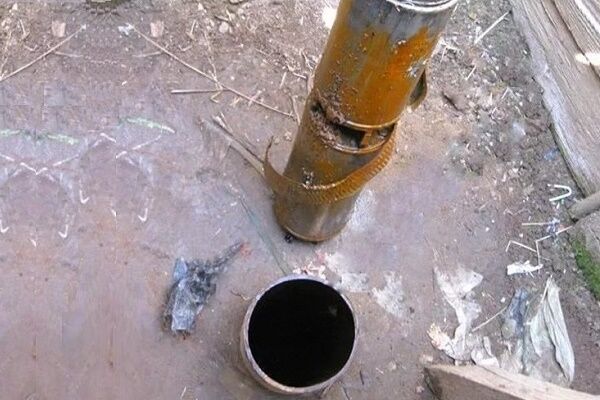

Старый заржавевший насос в скважине

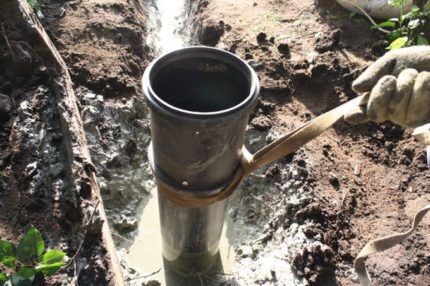

Скважина с нарушением вертикальности ствола
Посторонние предметы в выработке
Причина #1 — провисание кабеля при подъёме
При возникновении провисания троса или электрического кабеля, используемого для подъёма насоса, агрегат постепенно тянется вверх всё хуже и хуже, а в определённой точке вовсе останавливается. Это происходит потому, что провисший трос или электрокабель обвился вокруг корпуса насоса.
Алгоритм действий по вытаскиванию насоса, застрявшего при провисании кабеля или троса:
- Опустить насос на дно и аккуратно выровнять образовавшуюся петлю медленно раскачивая трос в разные стороны и подтягивая его вверх.
- Если для подъёма используются только трос, то не забывайте, что насос оснащён также электрокабелем и шлангом, которые необходимо синхронизировать между собой, чтобы избежать провисания одного из элементов и образования петель.
- Зафиксировать все три элемента при помощи хомутов. Крепление нужно осуществлять через каждые 1-1,5 метров.
- Медленно и аккуратно поднять насос.
Это наиболее часто встречающая и легко решаемая проблема. Предотвратить провисание троса очень просто, для этого при спуске насоса в скважину необходимо осуществлять его подвязку в обсадной трубе каждые 2-3 м, чтобы он всегда оставался под небольшим натяжением.
Соединять трос, электрокабель и шланг нужно максимально надёжно, иначе при подъёме может произойти обрыв одного из элементов, что приведёт к перекосу и повторному застреванию насоса
Причина #2 — заиливание скважины «на песок»
Заиливание скважин с песчаным дном происходит по причине нечастой или неправильной эксплуатации. В этом случае насос оказывается в илистой «ловушке» и достать его можно попеременным натягиванием и ослаблением троса, при этом медленно раскачивая агрегат в разные стороны. Таким образом, можно освободить оборудование от иловых отложений.
В неиспользуемых выработках ил может затвердеть, потому перед извлечением агрегата отложения необходимо предварительно размыть. Для этого берётся пожарный рукав или гибкий шланг, по которому вода подаётся на дно скважины.

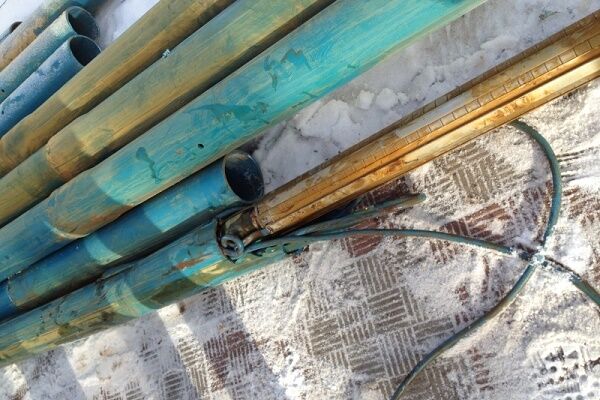

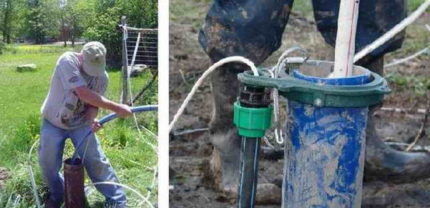

Демонтаж ствола скважины

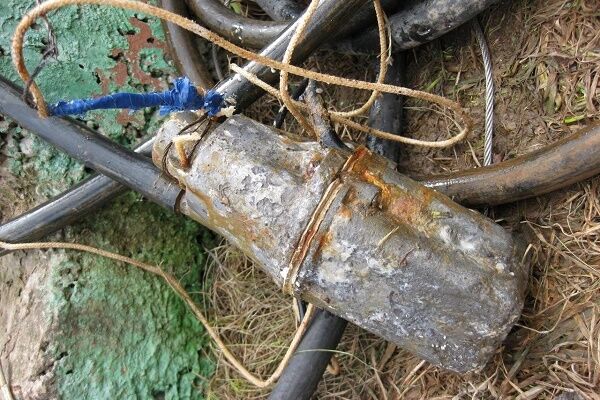

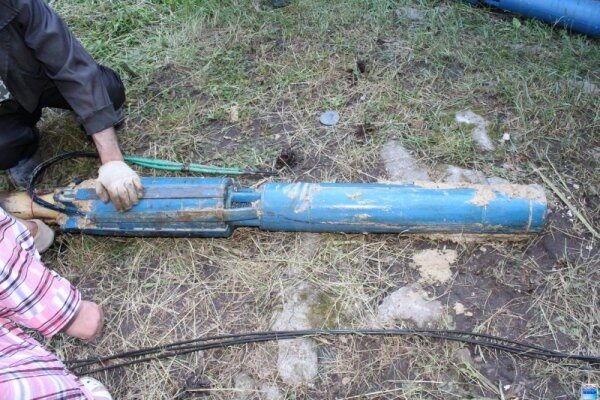

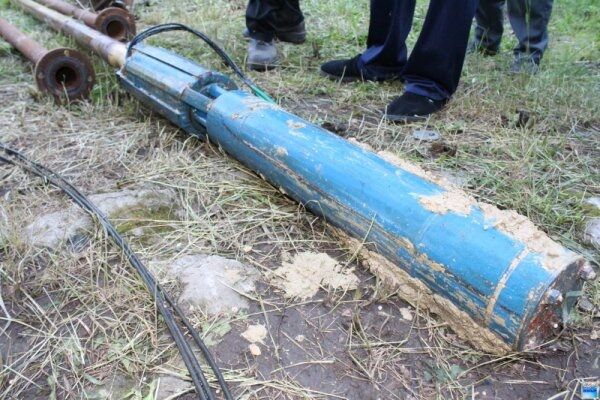

Насос в донном иле извлечен из скважины

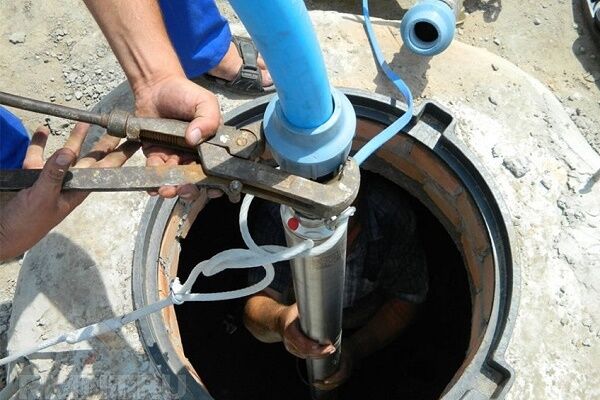

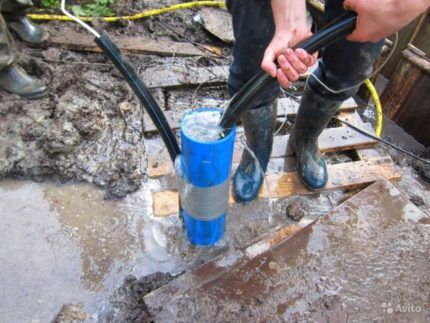

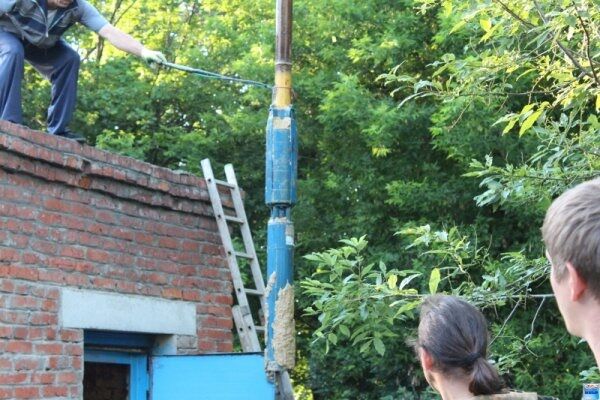

Извлечение застрявшего насоса
Ощищение насоса перед установкой
Размачивание иловых отложений может занять от 2 до 48 часов. Чтобы проверить освободился ли насос от ила, его необходимо периодически пытаться поднять, раскачивая из стороны в сторону. Если прибор не поддаётся, то не стоит прилагать чрезмерных усилий, пусть размачивание ила продолжается.
Проблема зарастания насоса илом возникает, если скважину не чистили несколько лет. Ежегодная профилактическая чистка гидротехнического сооружения и скважинного фильтра полностью устраняет проблему заиливания, а значит и застревания оборудования.
Наиболее эффективный и быстрый способ — размыть иловые отложения в скважине напорной струёй, создаваемой при помощи насоса, установленного на поверхности
Причина #3 — отложения в известняковой скважине
Вода, добываемая водозаборной скважиной из трещиноватого известняка, содержит много солей и металлов, которые, вступая во взаимодействие с кислородом, образуют твёрдый осадок. Такой осадок можно увидеть на стенах обсадных труб.
Точно такие же отложения скапливаются на корпусе насосного оборудования, образуя солевые наросты, слой которых может достигать 5 см. Понятно, что при подъёме насоса его увеличенные за счёт отложений размеры не позволят ему пройти через обсадную трубу.
В этом случае существует три способа решения проблемы:
- Промывка скважины при помощи воды. Ее направляют в ствол под высоким давлением. Такой способ хорош, когда отложений немного, и они поддаются размыву. В этом случае после проведения высоконапорного размыва насос поднимается наверх посредством троса или кабеля.
- Применение «народных» средств против накипи. Вместо специальных порошков берётся лимонная или уксусная кислота, разбавляется в воде и выливается в створ скважины. Под действием кислоты солевые отложения распадаются. Этот метод можно применять только на насосе, дальнейшая эксплуатация которого не планируется, т.к. кислоты способны повредить его внутренние механизмы.
- Использования химических средств. Для этого отлично подойдут средства против накипи для стиральных и посудомоечных машин, чайников. Порошок нужно растворить в горячей воде в соответствии с инструкцией производителя и залить полученный раствор в скважину. Для повышения эффективности средств против накипи рекомендуется включить насос (если он рабочий), чтобы вода пришла в движение.
Недостатком последнего способа является его высокая стоимость: вам потребуется не менее 20 пачек средства против накипи, а в некоторых случаях необходимо повторение процедуры 2-3 раза.
Нельзя использовать лимонную кислоту для удаления известковых отложений на погружном насосе, который вы планируйте в дальнейшем эксплуатировать
Причина #4 — повреждения стенок обсадной трубы
При подъёме насоса может произойти его застревание из-за механических повреждений обсадной трубы.
К таким повреждениям относятся:
Характерным симптомом, свидетельствующим о том, что препятствием для движения насоса вверх стало повреждение трубы, является глухой стук и заклинивание агрегата, который до этого момента двигался по створу без проблем.
В данной ситуации может помочь небольшое изменение положения насоса, его необходимо наклонить и медленно вращать при этом поднимая вверх. Обратите внимание, что наклонить необходимо именно «чуть-чуть», иначе вы рискуйте оборвать трос, уронив прибор в скважину.
Не стоит прилагать чрезмерных усилий, пытаясь протолкнуть насос через сложный участок, это приведёт к полному заклиниванию агрегата внутри скважины. Практика показывает, что при незначительных деформациях обсадной трубы и небольших габаритах насоса этот способ помогает в большинстве случаев.
Если же размеры прибора немного меньше, чем сечение обсадной трубы или повреждение колонны значительное, то достать насос самостоятельно не получиться, а в некоторых случаях это не под силу даже специалистам.
Для предотвращения застревания оборудования по причине деформации обсадной трубы необходимо производить качественный монтаж обсадных колонн с соблюдением всех технологических норм и правильно подбирать агрегат по габаритам.

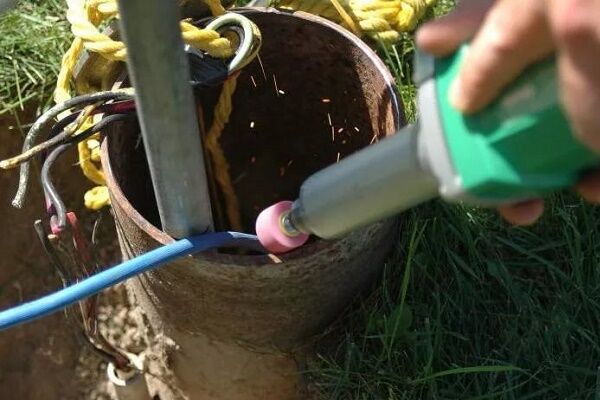

Если повреждённой отказалась обсадная труба расположенная близко к поверхности, то целесообразно произвести частичное извлечение обсадной колонны до звена с застрявшим насосом и произвести замену или ремонт
Причина #5 — попадание посторонних предметов
Самая неприятная и опасная ситуация, которую, однако, очень легко предотвратить. Чаще всего в обсадную трубу попадают инструменты, элементы крепежа, мусор, обрезки пластиковых бутылок. Чтобы этого сбежать, необходимо тщательно подготовиться к подъёму насоса, убрав всё лишнее в зоне проведения работ.
Если посторонний предмет всё же упал внутрь трубы и мешает подъёму оборудования, то можно предпринять следующие шаги:
- Аккуратно и медленно, не прилагая усилий, покачать насос из стороны в сторону, если это возможно — мелкий предмет может проскользнуть внутрь скважины, освобождая путь агрегату.
- Если ход насоса вверх невозможен, а вниз прибор идёт без проблем, то необходимо немного опустить насос и постараться достать упавший предмет используя сачок, крюк или верёвку с петлей.
- В некоторых случаях можно попробовать протолкнуть упавший предмет при помощи жёсткого троса или лома. Делать это нужно очень осторожно, т.к. существует большой риск обрыва подъёмного троса и повреждения корпуса насоса. Прилагать чрезмерных усилий в этом случае не следует.
Если этих мер оказалось недостаточно, а насос напрочь застрял в скважине по причине попадания между его корпусом и стенками обсадной трубы постороннего предмета, то необходимо прекратить попытки решить проблему самостоятельно.
Следует вызвать бригаду специалистов, которые осуществят устранение препятствия и поднимут насос на поверхность, не повредив его.
Причина #6 — перекос насоса внутри трубы
Причинами перекоса насоса может быть провисание кабеля, резкий рывок подъёмного троса, подъём агрегата при помощи электрокабеля и т.д. О наличии перекоса свидетельствуют следующие признаки: насос поднимался без проблем, но в определённой точке подъём замедляется и прекращается, при этом удар отсутствует.
Ни в коем случае не нужно продолжать тянуть прибор из скважины, т.к. это приведёт к ещё большему перекосу и заклиниванию! Единственное решение проблемы — ослабить натяжение троса и, опустив насос, попытаться вернуть его в первоначальное положение.
Для этого подъёмный трос необходимо вращать, постепенно подтягивая насос вверх, если агрегат опять застрял, то можно попробовать вращать трос в другую сторону. Когда подъём производится при помощи троса и электрокабеля, то поочерёдно манипулируя ими довольно легко вернуть прибор в требуемое положение.
Всё это целесообразно делать, если насос свободно ходит в скважине до определённого момента и без проблем опускается вниз. Если агрегат застрял в скважине и не имеет свободного хода, то необходимо вызвать специалистов, которые извлекут прибор при помощи специальных инструментов, не навредив насосу и скважине.

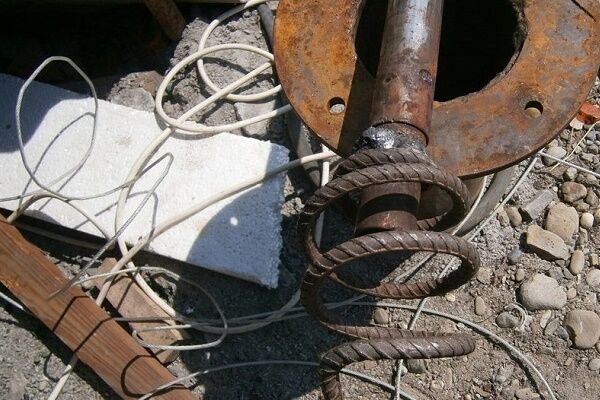

Приспособление для извлечения насоса из скважины

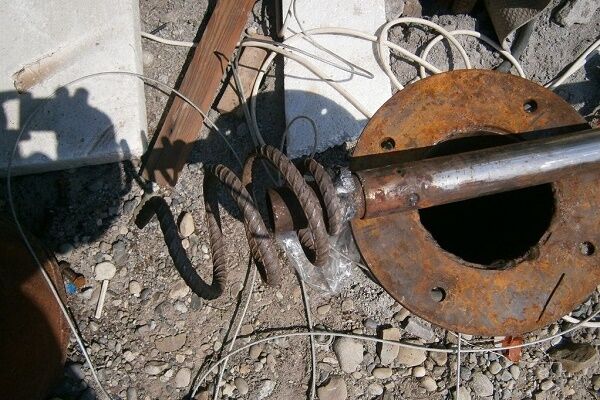

Конструкция насадки приспособления для вылавливания

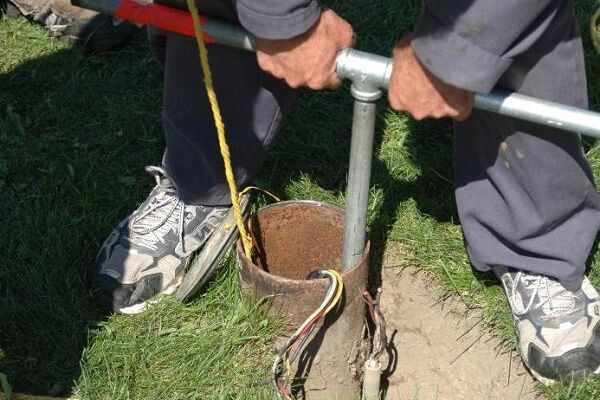

Рукоятка приспособления для извлечения насоса
Извлеченный из скважины насос
Причина #7 — обрыв подъёмного троса
Обрыв подъёмного троса — самый сложный случай, при котором насос падает на дно скважины или застревает в обсадной трубе. Первая помощь при обрыве троса заключается в стабилизации агрегата.
Для этого используется шланг и электрокабель. Если насос имеет небольшие габариты и массу, то при помощи кабеля и шланга его можно аккуратно вытянуть на поверхность, несмотря на то, что данные элементы не предназначены для этого. Однако после применения этого способа чаще всего предстоит замена насоса на новый агрегат.
Трос, входящий в состав комплекта погружного насоса, часто бывает недостаточно прочным, лучший вариант — заменить его надёжным тросом, купленным отдельно
Если же насос имеет большой вес, то тянуть за электрокабель нельзя, это наверняка приведёт к его обрыву. В этом случае действовать нужно оперативно: взять толстую верёвку с привязанным к ней металлическим крюком.
Затем аккуратно опустить верёвку, стараясь крюком зацепить насос и вытащить его наверх. Шланг и электрокабель используется для подстраховки и выравнивания прибора во время подъёма.
Когда трос оборвался внезапно и насос упал в скважину вместе со шлангом и электрокабелем, то самостоятельно его можно попробовать достать, используя следующий способ:
- Берём металлический прут такой длины, чтобы он достал до упавшего/застрявшего агрегата.
- На прут крепим специальную насадку в виде штопора. Изготовить такую витую насадку может кузнец, токарь-фрезеровщик или в качестве насадки можно использовать любой готовый подходящий элемент. При этом важно, что диаметр витков насадки быть таким, чтобы прут беспрепятственно проходил по обсадной трубе.
- Насадка крепится к пруту, на второй конец которого надевается металлическая штанга, дающая возможность обеспечивать вращение конструкции.
- Опускаем прут с насадкой в скважину и при помощи штанги вкручиваем «штопор» в корпус насоса. Поднимаем агрегат вместе с оборванным тросом и шлангом.
Это достаточно сложный и труднореализуемый способ, подходящий только для неглубоких скважин. Естественно дальнейшее использование оборудования, поднятого таким «штопором» будет невозможно. Извлечь упавший насос так, чтобы не навредить ему, самостоятельно нельзя, а услуги профессионалов в этом случае могут обойтись вам дорого.
Если поднять погружной насос на поверхность никаким образом невозможно, то выхода два:
Какой способ выбрать? В каждом конкретном случае хозяин скважины решает сам, учитывая множество факторов. Бывает, что скважина выработала свой ресурс или её эксплуатация затруднительна по каким-либо причинам, тогда проще и быстрее пробурить новую.
Услуги профессионалов, обладающих необходимым снаряжением и знаниями, обойдутся недёшево, но значительно дешевле, чем бурение новой водоносной скважины и её обустройство
Общие рекомендации для безопасного подъёма
Застревание погружного насоса проще предотвратить, чем потом исправлять возникшую проблему.
Для этого требуется соблюдать несколько простых рекомендаций:
- Использовать надёжный, прочный и жёсткий трос. Трос, идущий в комплекте с погружным насосом, часто не отвечает этим требованиям. Не скупитесь, приобретите качественный трос и крепёжные элементы (хомуты) к нему выполненные из «нержавейки».
- Не используйте шланг из нескольких кусков. Если шланг, входящий в комплект насоса недостаточно длинный, не стоит продлевать его, лучше купить новый цельным куском. Это снизит риск обрыва и послужит дополнительной страховкой при обрыве троса.
- Правильно подбирайте насос по габаритам. Он должен быть на 2/3 меньше диаметра обсадной трубы. Таким образом, риск заклинивания агрегата значительно снизится даже при деформации трубы или падении в скважину посторонних предметов.
- Обязательно установите оголовок. Он защитит скважину от падения мусора и различных предметов.
И помните: используя вышеописанные способы, ни в коем случае не применяйте грубую силу, пытаясь выдернуть агрегат на поверхность. Это приведёт к усугублению проблемы: насос ещё плотнее застрянет внутри ствола, трос может оборваться, а стена и обсадная труба деформироваться.
Подъём погружного насоса, а также все действия направленные на извлечение застрявшего агрегата, необходимо проводить вместе с помощником, в одиночку достать застрявший насос невозможно
Выводы и полезное видео по теме
Видео #1. Как достать насос, если он застрял в скважине и как предотвратить застревание:
Видео #2. Извлечение застрявшего насоса своими силами в следующем ролике:
Застрявший в скважине погружной насос — серьёзная проблема, которая требует незамедлительно решения. В данном случае как нигде действует правило «не навреди», поэтому, когда попытки извлечь оборудование не увенчались успехом, лучшим решением будет вызов специалистов.
Обязательно соблюдайте правила монтажа и эксплуатации скважины, своевременно проводите её чистку и тогда вы никогда не столкнётесь с подобными проблемами.
Ждем ваших рассказов о том, как вы самостоятельно извлекали застрявший насос из ствола скважины. Возможно, у вас есть в арсенале более действенный метод или возникли вопросы. Пишите, пожалуйста, комментарии в расположенном ниже блоке.
